1. Introducción
El Dibujo: Nuestro Primer Idioma ✏️
Desde siempre, los seres humanos hemos usado dibujos para comunicarnos. Mucho antes que las letras, las imágenes servían para contar historias y compartir ideas. Este gran lenguaje universal se divide en dos tipos principales:
1. Dibujo Artístico 🎨
Es la forma más libre y personal de dibujar, donde el artista busca conectar con nuestras emociones. Piensa en un cómic, un retrato o el diseño de un personaje de videojuego.
- Objetivo: Expresar sentimientos, contar una historia o simplemente crear algo bello.
- Reglas: No existen reglas fijas. La imaginación y la creatividad son lo más importante.
- Resultado: Es subjetivo; cada persona puede interpretarlo de una manera diferente.
2. Dibujo Técnico 📐
Es un lenguaje universal y de alta precisión, diseñado para que una idea pueda ser construida en el mundo real sin errores. Es como el manual de instrucciones para fabricar cualquier cosa.
- Objetivo: Describir un objeto de forma exacta (medidas, materiales, forma) para su fabricación.
- Reglas: Sigue normas muy estrictas y estandarizadas que todo el mundo de la tecnología y la industria entiende.
- Resultado: Es objetivo; solo tiene una interpretación posible para evitar cualquier error.
Dibujo artístico.
Dibujo técnico.
En resumen: mientras el dibujo artístico habla el idioma de las emociones, el dibujo técnico habla el idioma de la precisión.
En Tecnología, los dibujos técnicos son cruciales para la creación de bocetos y planos. Estos deben ser claros y concisos, sin ornamentos, para asegurar que no haya ambigüedad sobre la forma y las dimensiones del objeto representado.
2. Tipos de dibujos técnicos
Del Problema a la Solución: Los Pasos del Diseño Técnico
En tecnología, cuando queremos crear o solucionar algo, no pasamos de la idea al producto final de golpe. El proceso de diseño es un camino que va de lo general a lo concreto.
Una vez que sabemos qué problema queremos resolver, empezamos a dibujar nuestras primeras ideas. Estas propuestas iniciales no son perfectas, son solo el punto de partida. A medida que avanzamos, nuestros dibujos se vuelven cada vez más precisos y detallados.
Este viaje desde la primera idea hasta el plano final se divide en tres fases clave: el boceto, el croquis y el dibujo técnico. Veamos en qué consiste cada uno.
Boceto
El boceto es un dibujo a mano alzada, poco detallado, que transmite una idea inicial de cómo será el objeto final. Seguramente has hecho alguna vez un boceto para explicar una idea o para ayudar a localizar una calle haciendo un pequeño mapa. A menudo se emplean los sinónimos de "borrador" o "esbozo" para referirse a un boceto.
Croquis
El croquis es un dibujo también hecho a mano alzada, pero mucho más detallado que el boceto, ya que cuenta con medidas y otras anotaciones que permitan construir el objeto que describe. Es un dibujo bien proporcionado, acotado y completamente descrito para su construcción.
Planos
El plano es la representación gráfica definitiva de un objeto o proyecto, elaborada con la máxima precisión y detalle. A diferencia del boceto y el croquis, el plano no se realiza a mano alzada, sino que se dibuja utilizando herramientas de precisión, como reglas y escuadras, o más comúnmente, software de diseño asistido por ordenador (CAD).
El plano se distingue del croquis por las siguientes características clave:
- Normalización: Sigue un conjunto de normas y convenciones estandarizadas para asegurar que su interpretación sea universal.
- Representación a escala: Todas las dimensiones se dibujan de forma proporcional a su tamaño real, aplicando una escala específica.
- Uso de vistas normalizadas: Utiliza un sistema de vistas múltiples (alzado, planta, perfil) para describir la forma del objeto de manera completa.
- Carácter de documento técnico: Es el documento formal y final con toda la información necesaria para la fabricación o construcción.
En resumen, si el boceto es la idea inicial y el croquis es la guía dimensionada, el plano es el lenguaje técnico y formal que traduce esa idea en instrucciones exactas para su ejecución.
3. Instrumentos de dibujo técnico
Para que nuestros diseños pasen de una simple idea a un plano bien hecho, necesitamos las herramientas adecuadas. En el dibujo técnico, la regla, la escuadra, el cartabón y el compás no son opcionales: son fundamentales para lograr la precisión y la proporción que todo proyecto necesita.
A continuación, vamos a aprender para qué se emplean las herramientas más comunes usadas en dibujo técnico:
📏 Regla
Se utiliza para trazar líneas rectas precisas y medir distancias.
📐 Escuadra
Es un instrumento con forma de triángulo rectángulo con dos ángulos de 45º. Se utiliza con ayuda del cartabón para dibujar líneas perpendiculares o paralelas.
📐 Cartabón
Similar a la escuadra, pero con ángulos de 30º, 60º y 90º.
⭕ Compás
Permite trazar círculos y arcos de circunferencia de un tamaño específico con precisión.
⭕ Transportador de ángulos
Herramienta semicircular para medir y dibujar ángulos, graduada normalmente de 0º a 180º.
📏 Escalímetro
Un tipo de regla con sección triangular o en abanico que incorpora varias escalas de medida.
✏️ Lápices técnicos
Existen diversas opciones de lápices técnicos dependiendo de la dureza de su mina.
🖋️ Portaminas y minas
Se utilizan para trazar líneas finas y precisas con un grosor constante.

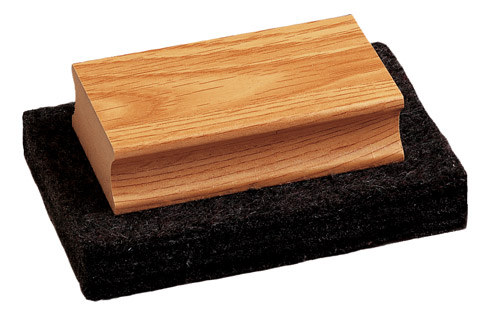

🧼 Borradores
Útiles para borrar trazados a lápiz y corregir errores sin dañar el papel.
✒️ Rotuladores calibrados
Tienen una punta muy fina y permiten el dibujo de piezas con gran precisión.
4. Técnicas de trazado de líneas, curvas y ángulos
Trazado de líneas Rectas
Para trazar una línea recta se usa siempre una regla. La regla se sujeta con firmeza con una mano y, con la otra, se dibuja la línea a lo largo de su borde. Se pueden usar las marcas milimetradas de la regla para controlar la longitud exacta del trazo.
Trazado de Rectas Paralelas
Recordemos: Dos rectas son paralelas si, por mucho que se prolonguen, nunca se cortan. El truco aquí es usar el cartabón como guía fija y la escuadra como herramienta de deslizamiento.
Para trazar rectas paralelas empleando la escuadra y el cartabón se sigue el siguiente procedimiento:
- Alineación inicial: Coloca el lado más largo de la escuadra (la hipotenusa) sobre la recta de referencia.
- Fijación de la guía: Coloca el cartabón firmemente junto a uno de los lados cortos de la escuadra (un cateto).
- El punto clave: Con una mano, sujeta el cartabón con fuerza para que no se mueva y actúe como un riel.
- Deslizamiento y trazado: Desliza la escuadra sobre el borde del cartabón hasta el punto donde necesites la nueva línea paralela.
- Trazar: Sin mover nada, traza la nueva recta. Esta será completamente paralela a la original.
💡 Consejo: Usa el dedo índice sobre el cartabón para asegurarte de que no se mueva. La precisión depende de que la guía permanezca completamente inmóvil.
📐 Trazado de Rectas Perpendiculares
Recordemos: Dos rectas son perpendiculares si se cortan formando un ángulo de 90° (un ángulo recto).
Para trazar rectas perpendiculares se sigue el siguiente procedimiento, conocido como “método de giro”:
- Alineación inicial: Se realizan los mismos pasos 1 y 2 que para las paralelas: alinea la hipotenusa de la escuadra sobre la recta y coloca el cartabón como guía en un cateto.
- Fijación de la guía: Sujeta el cartabón firmemente.
- El giro de 90°: Sin mover el cartabón, gira la escuadra 90°, apoyando el otro cateto sobre el cartabón.
- Deslizamiento y trazado: Desliza la escuadra sobre el cartabón hasta el punto deseado.
- Trazar: Traza la recta. Esta será perpendicular a la original.
Trazado de líneas paralelas y perpendiculares.
Trazado de paralelas y perpendiculares con escuadra y cartabón.
📐 Trazado de una Circunferencia o un Arco
La técnica correcta para dibujar círculos o arcos con el compás es la siguiente:
- 📌 CENTRO: Pincha la aguja en el punto central.
- ↔️ RADIO: Abre los brazos hasta lograr el tamaño que quieres.
- ✍️ GIRO: Sujeta el compás siempre por el mango de arriba y rótalo con suavidad para dibujar.
Para un radio exacto: Mide primero la apertura con una regla (de 0 a la medida que necesites) y luego dibuja el círculo.
📐 Trazado de Ángulos
El transportador es un instrumento especialmente indicado para marcar ángulos que no se pueden obtener con la escuadra y el cartabón. Para medir un ángulo, sitúa el transportador de manera que su centro quede en el vértice del ángulo y el lado del ángulo coincida con la línea de base del transportador.
5. Acotación
La acotación es el proceso por medio del cual quedan reflejadas en un plano las medidas reales de un objeto. Se llama cota a cada una de las medidas del objeto que han sido anotadas en el plano.
El fin de la acotación es conseguir una interpretación fiel y sin dudas del objeto representado, de modo que pueda ser fabricado sin necesidad de ninguna otra información. En los planos de fabricación de piezas las medidas lineales están en centímetros y los ángulos en grados. Si se fuera a usar una unidad de medida diferente, hay que especificarlo anotándolo en el cuadro de rotulación de la lámina.
Como se observa en la imagen adjunta, las cotas se componen de:
- Líneas auxiliares de cota: Establecen los límites de la línea de cota. Son perpendiculares al objeto y sobresalen 2 mm de la línea de cota. Se trazan con línea continua fina (0,2 mm).
- Línea de cota: Paralela al elemento que se acota. Es una línea fina y continua (0,2 mm) separada al menos 7 mm de la arista.
- Flechas de cota: Indican los extremos de la línea de cota. Sus lados forman un ángulo de 15° aproximadamente. Pueden sustituirse por trazos a 45°.
- Cifra de cota: Indica la medida real (normalmente en cm). Se sitúa centrada sobre la línea de cota y debe leerse en la posición natural del plano o girándolo 90° a la derecha.
Elementos de la acotación.
Puedes consultar las principales normas de la acotación pinchando en el siguiente enlace.
6. Escalas
La escala es la relación entre las dimensiones del objeto representado y las del objeto real. La utilidad de la escala es la de poder representar cualquier objeto en un formato de medidas estándar como son los dibujos sobre papel.
La escala no solo se emplea en dibujo y en el trazado de planos, sino que también se aplica en la construcción de maquetas y modelos. Para que la persona que lee el plano entienda las dimensiones reales del objeto se han de seguir unas normas de denominación de cuántas veces se han ampliado o reducido las dimensiones del objeto en su representación.
Así, hay tres tipos de escalas:
Escala natural
El tamaño del objeto representado coincide con el del modelo real. Se emplea sobre todo en fabricación de piezas. Se escribe 1:1.
Escala de reducción
La representación del objeto es menor que el modelo real. En la fabricación de piezas es frecuente emplear escalas 1:2 (el dibujo es la mitad del tamaño real) o 1:5. En los planos de viviendas se usan escalas entre 1:50 y 1:100. Para mapas de terrenos se pueden encontrar planos a partir de 1:25000.
Escala de ampliación
La representación del objeto es mayor que el modelo real. Se utiliza para representar piezas muy pequeñas. Ejemplos de este tipo de escalas serían 2:1 (el dibujo es el doble del tamaño real), 5:1 o 10:1.
Tipos de escalas.
Escalas.
7. Vistas
Para poder comprender los objetos representados en los dibujos técnicos, es necesario que queden correctamente definidos y dibujados. Para ello se emplean las vistas del objeto, que son proyecciones ortogonales (perpendiculares) del objeto sobre un plano, es decir, sus representaciones bidimensionales (2D) obtenidas desde diferentes puntos de vista para mostrar sus formas tridimensionales (3D).
Tipos de Vistas Principales
Aunque un objeto tiene seis vistas posibles (correspondientes a sus seis caras), a menudo basta con dibujar solo tres vistas para obtener información completa y necesaria para su diseño y fabricación.
Alzado
La vista frontal del objeto. Es la que define la forma principal y se considera la más importante. Muestra el alto y el ancho del objeto.
Planta
La vista superior del objeto, que se dibuja debajo del alzado. Muestra el ancho y la profundidad.
Perfil
La vista lateral del objeto (izquierdo o derecho). Proporciona información adicional. Muestra la profundidad y el alto.
Vistas de un objeto.
Para representar piezas mediante un sistema, las vistas siempre se dibujan en el mismo orden y posición. Un detalle importante a tener en cuenta es la coincidencia de dimensiones:
- La anchura de la planta y del alzado es la misma.
- La altura del alzado y de ambos perfiles debe coincidir.
- La profundidad de la planta y del perfil es igual.
Hay dos sistemas habituales de representación, el americano y el europeo, que será el que manejaremos en esta unidad. La diferencia principal entre ambos sistemas es la distribución de las vistas en el papel.
También es imprescindible orientar correctamente la planta con respecto al alzado y al perfil. Prolongar horizontal y verticalmente las aristas nos ayudará a hacerlo. Un error frecuente es no orientar bien la planta con respecto al alzado y dibujarla girada.
Sistema americano y europeo.
Vistas de una figura.
Vistas de una figura II.
Ponte a prueba
¿Quieres practicar cómo obtener las vistas de una pieza en Dibujo Técnico? Puedes hacerlo con una fantástica herramienta online con la que poner a prueba tus conocimientos de una manera muy visual e interactiva.
La web te presenta una figura en 3D que puedes girar con el ratón para observarla desde todos los ángulos. Tu misión es dibujar el alzado, la planta y el perfil en los recuadros correspondientes. ¡Es la forma perfecta de entender cómo se representan los objetos en el sistema diédrico y de prepararte para los ejercicios de clase!
Anímate a probarla haciendo clic en el siguiente enlace.
8. Perspectivas
Imagina que quieres dibujar un cubo. Si lo dibujas como un simple cuadrado, parece plano, ¿verdad? Pero si quieres que parezca un objeto real, que puedas "casi" tocar, necesitas darle profundidad. ¡Y ahí es donde entra la magia de las perspectivas!
En pocas palabras, una perspectiva en dibujo técnico es una técnica que usamos para representar objetos de tres dimensiones (ancho, alto y profundo) en una superficie de dos dimensiones (como una hoja de papel), de manera que parezcan reales y con volumen.
Piénsalo de esta manera: es como hacer una foto de un objeto. La foto es plana, pero tú sigues viendo el objeto como si tuviera fondo. La perspectiva es la "gramática" que nos enseña a hacer eso mismo, pero con lápiz y papel.
¿Por qué un objeto se ve diferente según cómo lo mires?
La idea principal es muy sencilla y la experimentas cada día.
El truco de la distancia: Los objetos que están más lejos parecen más pequeños. Si miras una carretera recta y larga, parece que los dos lados se van a juntar en un punto a lo lejos. Ese punto se llama punto de fuga. Las perspectivas utilizan esta idea para engañar a nuestro ojo y crear esa sensación de profundidad.
Los 3 Tipos de Perspectivas Más Comunes
No hay una sola forma de dibujar en perspectiva. Dependiendo de lo que queramos mostrar, usamos diferentes tipos. Los más importantes son:
1. Perspectiva Isométrica: La "Todoterreno"
Es una de las más usadas en dibujo técnico. Su nombre "iso" significa "igual" y "métrica" significa "medida".
- ¿Cómo funciona?: El objeto se apoya en tres ejes con la misma inclinación. Las líneas paralelas en la realidad se mantienen paralelas en el dibujo. ¡No hay puntos de fuga!
- Ventaja principal: No deforma el objeto. Las medidas son reales o a escala, perfecta para que los técnicos entiendan bien una pieza.
- En resumen: Es una vista 3D equilibrada y sin distorsiones.
2. Perspectiva Caballera: La Rápida y Sencilla
Esta perspectiva es genial porque es muy fácil y rápida de dibujar.
- ¿Cómo funciona?: Una de las caras se dibuja de frente, tal y como es. Las líneas de profundidad se dibujan hacia atrás con un ángulo (normalmente 45º) y sus medidas se suelen reducir a la mitad.
- Ventaja principal: Perfecta para piezas con una cara principal muy importante o detallada, ya que esa cara se ve sin distorsión.
- En resumen: Mantiene una cara real y añade profundidad de forma sencilla.
3. Perspectiva Cónica: La Artística y Realista
Esta es la que más se parece a cómo ven nuestros ojos el mundo.
- ¿Cómo funciona?: Utiliza uno, dos o hasta tres puntos de fuga hacia donde convergen las líneas paralelas.
- Desventaja en técnico: Aunque es muy realista, deforma las formas y ángulos, por lo que no es la mejor para dar medidas exactas.
- En resumen: Es la más realista, perfecta para ver cómo se vería un objeto en el mundo real.

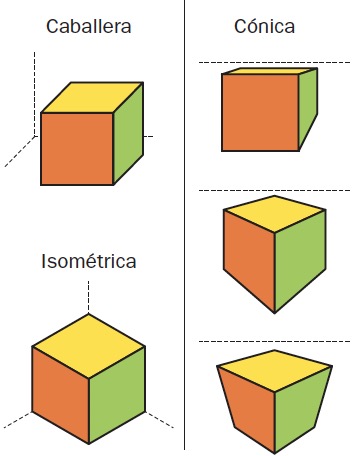

Perspectivas Caballera, Isométrica y Cónica.
Tabla Resumen para que no te líes
| Tipo de Perspectiva | Característica Principal | ¿Cuándo se usa? |
|---|---|---|
| Isométrica | No deforma el objeto, sin puntos de fuga. | Para planos técnicos, montajes, videojuegos. |
| Caballera | Una cara se ve de frente, sin distorsión. | Para piezas con una cara compleja o principal. |
| Cónica | La más realista, usa puntos de fuga. | En arquitectura, arte, para ver el resultado final. |
Guía para Trazar una Perspectiva Isométrica
Dibujar en isométrico es, sobre todo, ser ordenado. No se trata de "que se parezca", sino de seguir unas reglas muy concretas para que cualquiera entienda nuestra pieza a la perfección.
Herramientas que vamos a necesitar:
- Lápiz (¡y goma de borrar!)
- Una hoja de papel (si es cuadriculada, mejor para empezar)
- Regla, escuadra y cartabón.
Paso 1: Los Cimientos - Los Ejes Isométricos
Todo dibujo isométrico empieza construyendo su esqueleto: el eje Z (vertical) y los ejes X e Y (a 30º de la horizontal), formando ángulos de 120º entre sí.
Paso 2: La "Caja" que Contiene la Pieza
Antes de dibujar la pieza, se dibuja un prisma o cubo que la contenga por completo ("encajado"), usando las medidas máximas de alto, ancho y profundo de las vistas.
Regla de Oro Nº1: En isométrico, TODAS las líneas que dibujemos serán paralelas a uno de los tres ejes principales.
Paso 3: "Esculpiendo" la Pieza Dentro de la Caja
Con la caja guía, se quitan los "trozos" sobrantes para revelar la pieza. Se trasladan las medidas de los detalles desde las vistas, siempre sobre líneas paralelas a los ejes, y se unen los puntos.
Paso 4: El Caso de las "Líneas No Isométricas"
Las rampas o caras inclinadas tienen aristas que no son paralelas a los ejes principales. Estas líneas no se miden directamente; se dibujan uniendo sus puntos de inicio y fin, que sí están en coordenadas isométricas medibles.
Paso 5: Limpieza y Acabado Final
Una vez definida la forma, se repasan las aristas vistas, se dibujan las aristas ocultas con línea de trazos si es necesario, y se borran todas las líneas guía.
Trazar los ejes de la Perspectiva Isométrica con escuadra y cartabón.
Perspectiva Isométrica a partir de las vistas.
Resumen de las Reglas de Oro para no Perderse:
- Empieza siempre por los 3 ejes isométricos (uno vertical, dos a 30º).
- Todas las medidas se toman únicamente sobre los ejes o sobre líneas paralelas a ellos.
- Todas las líneas que dibujes deben ser paralelas a uno de los tres ejes, a menos que sea una línea inclinada (no isométrica).
- Las líneas no isométricas no se miden, se dibujan uniendo sus puntos extremos.
- Los círculos en las vistas se convierten en óvalos (elipses) en isométrico.
Entiende las Vistas y el 3D
¿Te cuesta imaginar la forma de un objeto viendo "solo" sus vistas? Con esta herramienta interactiva podrás comprender la relación directa entre una figura tridimensional y su representación en planos.
La web te presenta una herramiento para construir modelos 3D hechos de "cubos" viendo sus tres vistas ya dibujadas: el alzado, la planta y el perfil. La magia está en que puedes girar la figura 3D con el ratón para observarla desde todos los ángulos. Así, podrás comprobar por ti mismo cómo cada cara del objeto se corresponde perfectamente con cada una de las vistas.
Es un ejercicio ideal para entrenar tu visión espacial. Anímate a practicar la construcción de distintas figuras haciendo clic en el siguiente enlace.
9. Software en diseño técnico
En la actualidad es más frecuente el uso de software de diseño técnico empleando programas específicos para este tipo de trabajos. Los más utilizados son: AutoCAD, QCad, SolidWorks y SketchUp entre otros.
📐 SketchUp
SketchUp Free es una potente herramienta de modelado 3D a la que puedes acceder directamente desde tu navegador web, sin necesidad de instalar nada. Es ideal para estudiantes de Tecnología porque es famoso por ser el software 3D más fácil e intuitivo de usar.
¿Para qué te sirve?
Mientras que con la escuadra y el cartabón aprendemos la precisión 2D, SketchUp te permite:
- Visualizar en 3D: Construir rápidamente un objeto en perspectiva isométrica, ayudándote a entender cómo se relacionan la Anchura, Altura y Profundidad.
- Ver las Vistas: Comprobar si tus vistas de Alzado, Planta y Perfil son correctas, simplemente cambiando el ángulo de la cámara.
- Modelar con Facilidad: Su herramienta estrella, Empujar/Tirar (Push/Pull), te permite convertir cualquier forma 2D en un volumen 3D con un solo clic.
En resumen: SketchUp Free es la mejor forma de dar vida a tus planos 2D y dominar la lógica espacial del dibujo técnico.
💻 Guía de Introducción Rápida a SketchUp Free
SketchUp Free funciona directamente en su navegador web (Chrome, Edge, Firefox), así que no necesitan instalar nada. ¡Solo necesitan conexión a internet y un ratón!
1. Acceso y Entorno
- Abrir el programa: Vayan a la página oficial de SketchUp Free e inicien la aplicación web.
- Iniciar un Nuevo Modelo: Seleccionen una Plantilla (Template) adecuada, por ejemplo, "Simple - Milímetros".
- Los Ejes y el Personaje: Verán los ejes de colores: Azul (Z) para la Altura, Verde (Y) para la Profundidad, y Rojo (X) para la Anchura.
2. Herramientas de Navegación (¡Lo más Importante!)
| Herramienta | Uso con el Ratón | Función en 3D |
|---|---|---|
| Orbitar | Rueda central presionada | Gira la vista alrededor del modelo. |
| Panorámica | Rueda central + Shift (Mayús) | Desplaza la vista horizontal o verticalmente. |
| Zoom | Rueda central al girar | Acerca o aleja la vista. |
Consejo: Usen el Orbitar constantemente para asegurarse de que las líneas que dibujan están en el plano correcto.
3. Herramientas Clave de Modelado
A. Dibujo de la Base (2D): Usen Línea (L) o Rectángulo (R) para crear una superficie plana. Para ser precisos, escriban las dimensiones separadas por coma (ej. 300,200) y pulsen Enter.
B. Dando Volumen (3D): Con Empujar/Tirar (P), hagan clic en una superficie, arrastren y escriban la altura deseada.
C. Cortes y Acabados: Usen Cinta Métrica (T) para crear guías y Borrar (E) para eliminar líneas sobrantes.
Próximo Reto
Intenta modelar el bloque escalón que discutimos antes, usando el Rectángulo para la base, Empujar/Tirar para la altura, y luego dibujando el corte del escalón en la cara superior y usando Empujar/Tirar otra vez para vaciarlo.
Actividades de Refuerzo
UD2 - Sistemas de Representación
Instrucciones: Lee con atención los apuntes y responde a las siguientes preguntas en tu cuaderno copiando el enunciado. La respuesta a cada pregunta se encuentra de forma literal en el texto.
1. El Dibujo: artístico y técnico 🎨
- ¿Para qué usamos los dibujos?
- ¿Qué dos tipos principales de dibujo existen?
- ¿Cuáles son los objetivos del dibujo artístico?
- ¿Cuál es el objetivo del dibujo técnico?
- ¿Por qué se dice que el dibujo técnico es objetivo?
2. Tipos de dibujos técnicos ✍️
- ¿Cuáles son las tres fases del diseño desde la primera idea hasta el plano final?
- ¿Qué es un boceto?
- ¿Qué es un croquis?
- ¿Qué es un plano?
- ¿Con qué herramientas se dibuja un plano?
- ¿Qué es la normalización?
3. Instrumentos de dibujo técnico 📏
- ¿Para qué se utiliza la regla?
- ¿Qué forma y ángulos tiene la escuadra? ¿Y el cartabón? ¿Para qué se utilizan?
- ¿Para qué sirve el compás?
- ¿Qué es un transportador de ángulos?
4. Técnicas de trazado 📐
- ¿Cuándo se dice que dos rectas son paralelas?
- ¿Y perpendiculares?
- ¿Cuál es el procedimiento para trazar rectas paralelas?
- ¿Dónde se pincha la aguja del compás para empezar a dibujar una circunferencia?
- ¿Qué instrumento se usa para marcar ángulos que no se pueden hacer con la escuadra y el cartabón?
5. Acotación ↔️
- ¿Qué es la acotación?
- ¿Cuáles son los elementos de la acotación?
- ¿Qué indica la cifra de cota?
- ¿Qué diferencia hay entre las líneas de cota y las líneas auxiliares de cota?
6. Escalas 🔍
- ¿Qué es la escala?
- ¿Para qué se emplean las escalas?
- ¿Qué tres tipos de escalas hay?
- ¿Cómo se escribe la escala natural?
- ¿Cuándo se utiliza la escala de ampliación?
- ¿Cuándo se utiliza la escala de reducción?
7. Vistas 🖼️
- ¿Qué son las vistas de un objeto?
- ¿Cuáles son las tres vistas principales que se suelen dibujar?
- ¿Qué es el alzado?
- ¿Qué es la planta?
- ¿Qué es el perfil?
- ¿Cuáles son los sistemas más habituales de representación?
- ¿Qué dimensiones coinciden entre una vista y otra?
8. Perspectivas 🧊
- ¿Para qué se usa una perspectiva en dibujo técnico?
- ¿Qué perspectiva no deforma el objeto y no tiene puntos de fuga?
- ¿Qué perspectiva tiene la ventaja de que una de sus caras se ve de frente y sin distorsión?
- ¿Cuál es la perspectiva más realista y que se parece más a cómo ven nuestros ojos?
Lámina 1
Trazado de Patrón Geométrico con Escuadra y Cartabón
En este ejercicio vamos a realizar el trazado de un patrón geométrico utilizando las herramientas básicas de dibujo. El objetivo principal de esta tarea es que aprendas y practiques el manejo correcto de la escuadra y el cartabón, familiarizándote con la técnica para dibujar líneas paralelas y perpendiculares con precisión y soltura a partir de una línea de referencia. Esta es una habilidad fundamental que te servirá de base para cualquier proyecto de dibujo técnico más complejo en el futuro.
- Preparar el Área de Trabajo: En la hoja de papel, dibuja un marco rectangular dejando un margen de 1,5 cm por cada lado respecto a los bordes de la hoja.
- Trazar los Ejes: Dibuja los dos ejes de simetría del rectángulo: uno vertical y otro horizontal. El punto donde se cruzan será el centro.
- Graduar los Ejes: Tomando el centro como punto de origen (0), haz una pequeña marca cada 1 cm a lo largo de ambos ejes en las cuatro direcciones.
- Línea de Referencia: Elige una de las marcas que has dibujado en cualquiera de los ejes y, pasando por ella, traza una línea inicial con una inclinación de 45º.
- Construir el Patrón: Utilizando la escuadra y el cartabón como apoyo, dibuja líneas paralelas y perpendiculares a la línea de 45º que acabas de trazar. Continúa este proceso hasta reproducir el patrón completo que se muestra en la imagen de referencia.
Lámina 2
Trazado de Tramas con Inclinaciones Progresivas
En esta lámina vamos a dar un paso más en el manejo de las herramientas de dibujo, combinando la precisión del transportador de ángulos con la técnica de trazado de paralelas que ya conoces. El ejercicio consiste en crear diferentes tramas de líneas en una cuadrícula, donde cada sección tendrá una inclinación específica que deberás medir y trazar con exactitud. El objetivo es doble: por un lado, afianzar el uso de la escuadra y el cartabón para generar paralelismo y, por otro, aprender a utilizar el transportador para establecer cualquier ángulo que se te pida, una habilidad esencial para la representación de piezas y figuras geométricas complejas.
- Preparar el Área de Trabajo: En la hoja de papel, dibuja un marco rectangular dejando un margen de 1 cm por cada lado respecto a los bordes.
- Dividir en Cuadrados: Divide el espacio interior del marco en 6 cuadrados iguales. Para ello, mide el lado más largo y divídelo en 3 partes iguales, y el lado más corto en 2 partes iguales. Traza las líneas para formar una cuadrícula de 3x2.
- Trama a 15º (Primer Cuadrado): En el cuadrado superior izquierdo, utiliza el transportador para trazar una línea inicial con una inclinación de 15º. A continuación, usando la escuadra y el cartabón, dibuja líneas paralelas a esta cada 5 mm hasta rellenar todo el cuadrado.
- Trama a 30º (Segundo Cuadrado): En el siguiente cuadrado (superior central), repite el proceso trazando una línea inicial a 30º y luego sus paralelas cada 5 mm.
- Trama a 45º (Tercer Cuadrado): En el cuadrado superior derecho, la línea inicial será de 45º. Rellena el espacio con paralelas cada 5 mm.
- Trazados Restantes (Fila Inferior): Continúa el mismo procedimiento en los tres cuadrados inferiores, utilizando los ángulos correspondientes:
- Cuarto cuadrado (inferior izquierdo): Trama a 60º.
- Quinto cuadrado (inferior central): Trama a 75º.
- Sexto cuadrado (inferior derecho): Trama a 90º (líneas verticales).
Lámina 3
Croquis a Escala de un Borrador de Pizarra
En esta actividad vamos a aplicar por primera vez dos de los conceptos más importantes del dibujo técnico: la escala y la acotación. Partiendo de un objeto real y cotidiano, como un borrador de pizarra, aprenderás a representarlo en el papel con un tamaño diferente al real, en este caso más grande, utilizando para ello una escala de ampliación de 3:2. El objetivo principal es que comprendas cómo se transforma una medida real en una medida para el dibujo y, fundamentalmente, que domines la norma de acotación, que nos exige indicar siempre las dimensiones reales del objeto, sin importar el tamaño al que lo hayamos dibujado.
- Preparar el Área de Trabajo: En tu hoja de papel, dibuja un marco rectangular dejando un margen exacto de 1 cm por cada lado con respecto al filo de la hoja. Este será el espacio delimitado para tu dibujo.
- Medición del Objeto Real: Coge el borrador de pizarra y, con la ayuda de la regla, mide con precisión su largo y su ancho así como todas las medidas neesarias para dibujarlo con precisión. Anota estas medidas en una esquina de la hoja o en un papel aparte. Estas son tus "medidas reales".
- Cálculo de Dimensiones a Escala: La escala a la que debes dibujar es 3:2. Esto significa que cada 2 cm del objeto real se representarán como 3 cm en tu dibujo. Para calcular las nuevas medidas, aplica la siguiente fórmula:
Medida en el dibujo = Medida real × (3 / 2)Por ejemplo, si el largo real del borrador es 12 cm, el cálculo sería: 12 cm × 1,5 = 18 cm. Realiza esta operación para el largo y el ancho.
- Trazado del Croquis: Utilizando las medidas calculadas en el paso anterior, dibuja la vista superior (planta) del borrador. Asegúrate de que el croquis quede centrado dentro del marco que dibujaste al principio. Representa la forma principal del borrador, incluyendo los detalles que consideres importantes, como las esquinas redondeadas.
- Acotación del Dibujo: Una vez finalizado el contorno, acota el dibujo para indicar sus dimensiones. Para ello:
- Traza líneas auxiliares finas y perpendiculares desde los bordes del dibujo que quieres medir.
- Dibuja la línea de cota paralela al lado que estás midiendo y termínala con dos pequeñas flechas en los extremos.
- Sobre el centro de la línea de cota, escribe el número que corresponde a la medida real del objeto (la que mediste en el paso 2), no la del dibujo a escala.
Lámina 4
Dibujo de Vistas de un Borrador a Escala Natural (1:1)
En este ejercicio vamos a dar un paso fundamental en el dibujo técnico: la representación de un objeto tridimensional en un plano bidimensional mediante sus vistas principales (alzado, planta y perfil). Utilizaremos un borrador de pizarra como modelo para aplicar las técnicas de medición y representación a escala natural (E 1:1). El objetivo es que aprendas a analizar la forma de un objeto desde diferentes puntos de vista y a plasmar esas vistas de forma normalizada y acotada, comunicando sus dimensiones y forma exacta.
- Preparar el Área de Trabajo: En tu hoja de papel, dibuja un marco rectangular dejando un margen exacto de 1 cm por cada lado. Este será el espacio delimitado para tu dibujo.
- Medición del Objeto Real: Coge el borrador de pizarra y, con la regla, mide con precisión sus tres dimensiones principales: largo, ancho y alto. Anota estas medidas en una esquina de la hoja, ya que serán las que utilices directamente para dibujar y acotar.
- Planificación y Trazado de las Vistas a Escala 1:1: La escala natural (E 1:1) significa que las medidas de tu dibujo serán exactamente las mismas que las del objeto real.
- Dibuja el Alzado (vista frontal): Representa el borrador como si lo estuvieras mirando de frente. Utiliza las medidas de largo y alto. Procura centrar esta vista en la parte izquierda del área de trabajo.
- Dibuja la Planta (vista superior): Justo debajo del alzado y perfectamente alineada verticalmente, dibuja la vista del borrador como si lo miraras desde arriba. Sus medidas serán el largo y el ancho.
- Dibuja el Perfil Izquierdo (vista lateral): A la derecha del alzado y perfectamente alineada horizontalmente, dibuja la vista del borrador como si lo miraras desde su lado izquierdo. Sus medidas serán el ancho y el alto.
- Deja espacio suficiente entre las vistas para poder acotar cómodamente.
- Acotación de las Vistas: Una vez tengas las tres vistas dibujadas, acótalas para indicar sus dimensiones reales. Recuerda las normas:
- Distribuye las cotas entre las diferentes vistas para no sobrecargar ninguna. Por ejemplo, puedes acotar el largo y el alto en el alzado, y el ancho en la planta o en el perfil.
- Utiliza líneas auxiliares finas y perpendiculares a los bordes que quieres medir.
- Traza la línea de cota paralela, con sus flechas en los extremos.
- Escribe la cifra de cota (la medida real) sobre la línea, de forma clara.
- Revisión Final: Limpia las líneas de construcción innecesarias y repasa el contorno de las vistas y las líneas de cota para que el dibujo final sea claro y preciso. Asegúrate de que las vistas estén perfectamente alineadas entre sí.
Lámina 5
Perspectiva Isométrica de un Borrador
Después de representar un objeto mediante sus vistas, ahora aprenderemos a mostrarlo en 3D en un solo dibujo utilizando la perspectiva isométrica. Esta técnica nos permite crear una ilusión de volumen de forma sencilla y proporcionada. El objetivo de esta actividad es que domines el trazado de los ejes isométricos y aprendas a construir un objeto a partir de sus dimensiones reales (largo, ancho y alto), encajándolo dentro de un prisma o "caja" inicial que servirá como guía.
- Preparar y Medir: Dibuja el marco de 1 cm en tu hoja. A continuación, vuelve a medir con precisión el largo, ancho y alto del borrador real y anota las medidas. Para esta perspectiva, trabajaremos a escala 1:1.
- Trazar los Ejes Isométricos: Elige un punto de origen en la parte inferior de tu hoja. Desde ese punto, y con la ayuda de la escuadra y el cartabón, dibuja los tres ejes isométricos:
- Un eje vertical (que representará la altura).
- Dos ejes inclinados a 30º respecto a una línea horizontal, uno hacia la izquierda (para el ancho) y otro hacia la derecha (para el largo).
- Construir el Prisma Principal (La "Caja"): A partir del punto de origen, mide y marca sobre cada eje la dimensión real correspondiente (el alto sobre el eje vertical, el largo sobre el eje a 30º a la derecha, etc.). Desde estas marcas, traza líneas paralelas a los otros ejes hasta formar un prisma rectangular completo. Esta caja representa el volumen total que ocupa el borrador.
- Definir la Forma y los Detalles: "Tallando" dentro del prisma que acabas de dibujar, define la forma exacta del borrador. Si tiene esquinas redondeadas o alguna forma específica, este es el momento de dibujarla basándote en las líneas de la caja como referencia.
- Limpieza y Repasado Final: Con mucho cuidado, borra todas las líneas de construcción que te han sobrado (los ejes y las partes de la caja que no forman parte del borrador). Finalmente, repasa con una línea más gruesa y nítida el contorno definitivo del objeto para que destaque.
Proyecto Final
El Reto LEGO: Del Boceto al Prototipo Digital
El universo LEGO ha inspirado a generaciones a construir, crear e innovar. Cada uno de sus bloques es el resultado de un minucioso proceso de diseño donde la precisión es fundamental. Ahora, la oportunidad de expandir este universo está en vuestras manos. Como jóvenes diseñadores, os enfrentaréis al reto de crear una nueva pieza para el sistema LEGO, aplicando todo lo aprendido: desde la chispa creativa del boceto hasta el prototipo digital.
Producto Final: Dossier Técnico Digital
El producto final de vuestro proyecto será un Dossier Técnico Digital realizado en Google Slides que será vuestro "manual de instrucciones" de la pieza diseñada y que deberá incluir las siguientes diapositivas:
- Portada: Con un título, una imagen representativa de vuestro proyecto y los nombres de los miembros del grupo.
- Bocetos: Fotos de vuestros primeros bocetos realizados y un breve texto explicando la idea seleccionada.
- Croquis acotado: Una foto del croquis de la idea final debidamente acotado, es decir, con todas sus medidas y toda la información que consideréis relevante indicar para su posterior fabricación.
- Lámina de Vistas: Foto de vuestra lámina con las distintas vistas de la pieza diseñada (Alzado, Planta y Perfil) correctamente acotadas.
- Lámina de Perspectiva Isométrica: La foto del dibujo en 3D, es decir, en perspectiva isométrica, de vuestra pieza.
- Capturas de pantalla del modelo 3D (CAD): Imágenes de vuestro diseño final creado en el ordenador con SketchUp.
Plan de Trabajo Sesión a Sesión
-
Sesión 1: De la Idea al Croquis
- Objetivo: Definir vuestra idea y crear el primer plano técnico.
-
Actividades (en parejas):
- Investigación Express: Analizad las medidas estándar de las piezas LEGO. La compatibilidad es clave.
- Ideación (Bocetos): Dibujad al menos 3 bocetos rápidos a mano alzada.
- Selección y Croquis: Elegid vuestra mejor idea y dibujad un Croquis Acotado detallado.
-
Tarea (fuera de clase): Si no os ha dado tiempo, terminad de detallar y acotar perfectamente el croquis.
-
Sesión 2: Planos Técnicos (Vistas y Acotación)
- Objetivo: Representar vuestra pieza en 2D usando el sistema de vistas.
-
Actividades:
- Repaso de Vistas: Atended a la explicación sobre cómo obtener las vistas (Alzado, Planta y Perfil).
- Taller de Dibujo: Dibujad la Lámina de Vistas completa de vuestra pieza.
- Acotación Rigurosa: Aplicad todas las cotas (medidas) necesarias en las vistas.
-
Tarea (fuera de clase): Terminad la lámina de Vistas. Debe estar limpia, precisa y perfectamente acotada.
-
Sesión 3: Visualización 3D (Perspectiva y CAD)
- Objetivo: Empezar a visualizar vuestra pieza en tres dimensiones, a mano y por ordenador.
-
Actividades:
- Perspectiva Isométrica (20 min): Dibujad la Perspectiva Isométrica de vuestra pieza.
- Introducción al CAD (10 min): Seguid el tutorial guiado para aprender las herramientas básicas de SketchUp.
- Inicio del Modelado (20 min): Empezad a construir vuestra pieza en 3D en SketchUp.
-
Tarea (fuera de clase): Avanzad lo máximo posible en vuestro modelo 3D.
-
Sesión 4: Prototipado Digital y Documentación
- Objetivo: Finalizar el modelo 3D y montar el dossier técnico final.
-
Actividades:
- Taller CAD (25 min): Terminad vuestro modelo 3D en SketchUp.
- Montaje del Dossier (25 min): Recopilad y organizad todo el trabajo en vuestro Dossier Técnico Digital.
- Entrega: Enviad el trabajo a la siguiente dirección de correo: rhervel393@g.educaand.es .
Criterios de Evaluación
- Nivel Básico (Hasta 6 puntos): Entrega de bocetos/croquis y una lámina de Vistas Acotadas correcta y limpia.
- Nivel Avanzado (Hasta 8 puntos): Cumple lo anterior y entrega una Perspectiva Isométrica bien construida.
- Nivel Experto (Hasta 10 puntos): Cumple todo lo anterior y entrega un modelo 3D en SketchUp preciso, además de realizar una presentación de calidad.
Evaluación del Proceso de Aprendizaje
Criterios y Rúbricas de Evaluación
Criterio 2.1
Idear y diseñar soluciones eficaces, innovadoras y sostenibles a problemas definidos, aplicando conceptos, técnicas y procedimientos interdisciplinares, así como criterios de sostenibilidad con actitud emprendedora, perseverante y creativa.
Instrumentos de Observación:
- Búsqueda y tratamiento de la información.
- Trabajos escritos y de investigación.
- Intervenciones en clase: exposición oral.
- Uso de las TIC y las TAC.
- Hábitos personales, actitud y autonomía personal.
- Cuaderno del alumnado y Observación en Taller.
Apenas logra idear ni diseñar soluciones. No aplica conceptos o técnicas. La actitud emprendedora, perseverante y creativa es ausente o superficial.
Idea y diseña soluciones de manera limitada. La eficacia e innovación son básicas. Aplica conceptos de manera básica. La actitud es limitada.
Idea y diseña soluciones de manera eficaz e innovadora. Aplica conceptos de manera satisfactoria. La actitud emprendedora es clara y fundamentada.
Destaca al idear y diseñar soluciones con solidez y eficacia. Aplica conceptos de manera destacada. La actitud es innovadora y efectiva.
Dominio excepcional al idear y diseñar soluciones. Aplica conceptos de manera profunda y crítica con una actitud excepcional.
Criterio 4.1
Representar y comunicar el proceso de creación de un producto, desde su diseño hasta su difusión, elaborando documentación técnica y gráfica básica con la ayuda de herramientas digitales, empleando los formatos y el vocabulario técnico adecuados, de manera colaborativa.
Instrumentos de Observación:
- Trabajos escritos y de investigación.
- Intervenciones en clase: exposición oral y con herramientas digitales.
- Participación en trabajos cooperativos.
- Hábitos personales, actitud y autonomía personal.
- Cuaderno del alumnado.
Apenas logra representar o comunicar el proceso. La documentación técnica es ausente o superficial. La colaboración es limitada o inexistente.
Representa y comunica de manera limitada. La documentación es básica. El uso del vocabulario y la colaboración son básicos.
Representa y comunica de manera eficaz. La documentación es satisfactoria. El vocabulario es claro y la colaboración es satisfactoria.
Destaca al representar y comunicar con solidez. La documentación y el uso del vocabulario son destacados. La colaboración es destacada.
Dominio excepcional al representar y comunicar. La documentación es excepcional y crítica, con una colaboración correcta.
